|
||
|
||
優(yōu)廣YG-6116AB系列是雙組份室溫和加溫固化型聚氨脂樹脂體系，固化后形成高度透明，光亮的保護(hù)涂層，可用于高透明假水膠和其他工藝裝飾品。該產(chǎn)品分為主劑和硬化劑包裝，使用時(shí)要按比例混合均勻，最終形成透明，柔韌的樹脂。6116AB固化后具有極為優(yōu)異的耐候性和耐紫外線的性能，收縮率很低。
二、組成：
6116A為多元醇組份，6116為異氰酸酯組份。滿足手工滴注和機(jī)械滴注的要求。
三、產(chǎn)品特性：
1、可使用時(shí)間長，加溫固化快，可提高生產(chǎn)效率。
2、粘度低，消泡性能較好，硬化后通透，硬度適中，不收縮。
3、透明度高，具有較好的光澤和附著力。
4、固化后具有極佳的耐候性和耐紫外線性能，并且在高低溫（0℃--80℃）的情況下使用性能良好。
四、工藝流程
6116AB-RT分手工滴注型和機(jī)械滴注型，手工滴注型可使用時(shí)間長，固化慢，機(jī)械滴注型可使用時(shí)間短，固化快。
1、手工滴注
a、控制環(huán)境溫度在15-25℃，相對濕度<70%，6116A和6116B在此條件存放24小時(shí)后使用.
b、將準(zhǔn)備好的各類底材，如：PVC,塑料商標(biāo)，金屬商標(biāo)放入烘箱種60度預(yù)熱處理，目的去除表面的濕氣。然后置標(biāo)牌于水平表面，并用不干膠固定。
c、清潔標(biāo)牌表面沾附的灰塵與油污。
d、正確稱量6116A / 6116B，按重量比3：1充分?jǐn)嚢杈鶆颉?
e、抽真空脫除混合料之氣泡。 （A/B混合料在真空-0.1MPa下沒有氣泡）
f、取清潔干凈的針管，將消泡后的水晶膠吸入針管內(nèi)，然后計(jì)量并均勻的滴注在預(yù)先準(zhǔn)備好的底材之表面，一般水晶膠厚度2mm,讓其自然流平即可。
g、底材在滴注水晶膠后5分鐘內(nèi)，觀察膠面有無氣泡或塵粒，如有小氣泡，可用大頭針將其刺破，若發(fā)現(xiàn)死角有膠液未六道的地方，用大頭針引渡即可。
h、置滴注好的標(biāo)牌于溫度在60~80℃烘箱中2-3.5小時(shí)硬化或常溫放置24小時(shí)，成為表面不粘手的水晶標(biāo)牌。

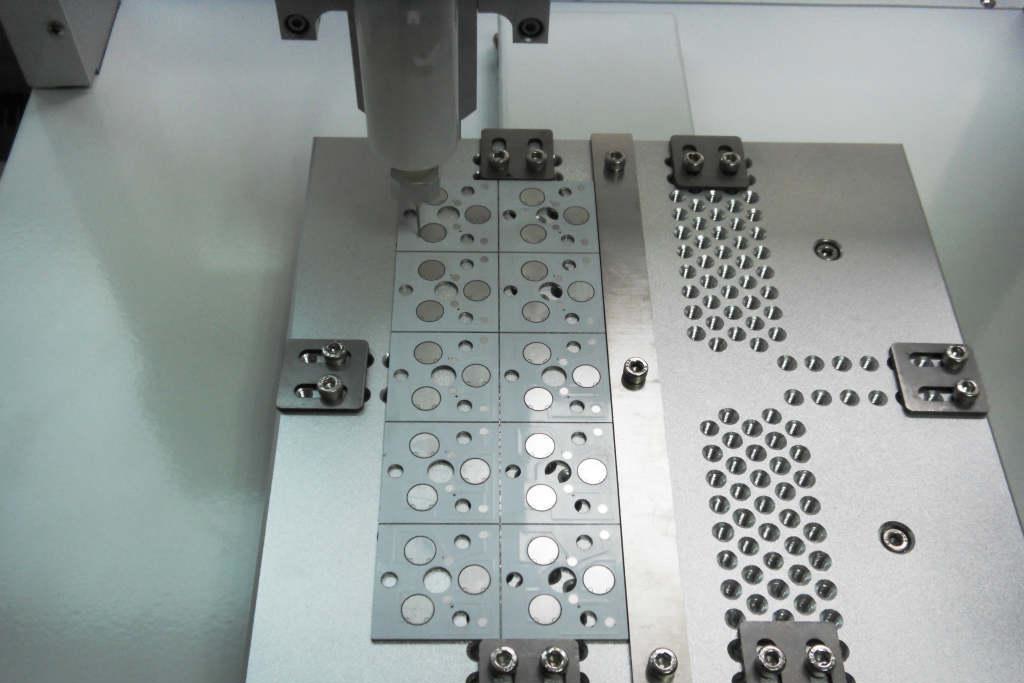

2、機(jī)械滴注工藝
⑴ 靜置6116A /6116B包裝于室溫15-25℃相對濕度<70%無塵環(huán)境中>96小時(shí)，以消除運(yùn)輸過程中夾入的氣泡。
⑵ 分別插入提料泵 并密封固定，靜置24小時(shí)。
⑶ 置標(biāo)牌于水平表面，并用不干膠固定。
⑷ 清潔標(biāo)牌表面沾附的灰塵與油污。
⑸ 用二氯甲烷或乙酸乙酯清洗管道混合器及澆注頭
⑹ 打料，排除管道，混合器及澆注頭中的空氣泡
⑺ 滴注于標(biāo)牌表面
⑻ 用針撥動膠液使膠液鋪滿表面，并挑除殘留氣泡。
⑼ 置滴注好的標(biāo)牌于溫度在60℃。
⑽ 2~4小時(shí)即完成固化可以收集裝箱。
;)
